本装置工作电源 | AC85-265V 50Hz |
主回路电源电压 | AC380或660V |
控制继电器输出 | 无源接点 5A |

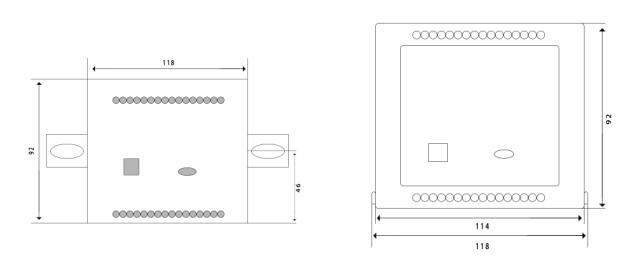

安装方式 | 标准35mm导轨安装、螺丝固定 |
应用范围 | 三相工业设备 |
过电压保护 | 设定电压值V | 110-465可设 |
欠电压保护 | 设定电压值V | 0-380可设 |
过载（流）保护 | 电流设定A | 规格电流内可设 |
动作时间S | 1-60可设 |
欠载（流）保护 | 电流设定A | 规格电流内可设 |
动作时间S | 0-200可设 |
不平衡（断相）保护 | 百分率设定% | 1-100可设 |
漏电（接地）保护 | 漏电电流值设定mA | 500-5000可设 |
动作可编程控制 |
堵转保护 | 倍数设定1 | 1-9倍可设 |
启动超时保护 | 启动延时时间设定S | 1-255可设 |
故障复位方式 | 手动复位设定 | 为“0” |
自动复位设定 | 0-120分钟可设 |
20mA对应电流 | 设置20mA满位对应电流值输出 |
通讯地址 | 本装置网络通讯标识 | 1-255可设 |

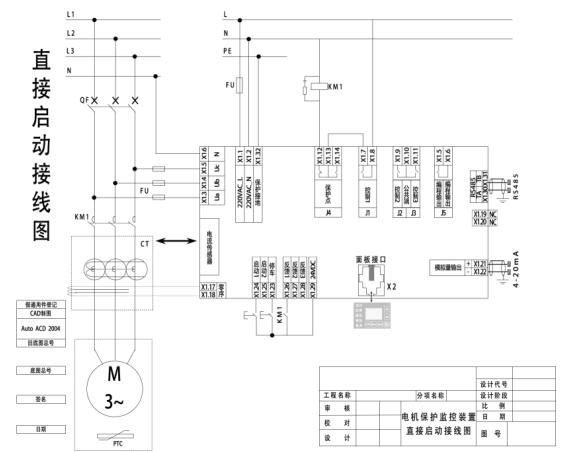

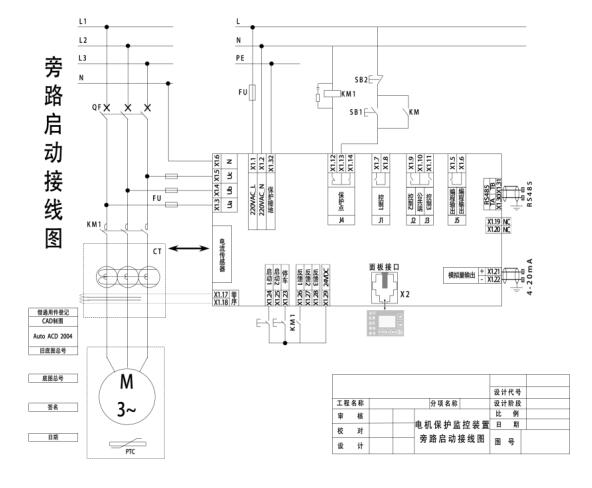

启动方式 | 选择启动方式 | 直接启动、星三角启动、正反启动、直接旁路启动、正反旁路启动、降压启动可设 |
继电器装换时间 | 转换时间S | 1-250可设 |
可编程继电器方式 | 启动延时合、漏电延时合、故障跳闸合、上电延时合、报警延时合可设 |
编程继电器输出时间 | 输出时间S | 1-250可设 |
过载控制保护 | 当电动机超负载运行时，控制保护装置根据电动机热容量（Q）的跟踪计算热过载电流。在热过载保护计算中充分考虑了电动机转子和定子的温升，同时考虑了三相不平衡对电动机发热的影响。当电流增大到控制保护值时，给予报警或停车工作 |
欠载（流）保护 | 当流过被保护的电流小于整定值时，达到动作设定报警时，给予报警或停车工作 |
堵转保护 | 防止电动机出现严重运转堵塞或电动机超负荷运行而电流达到整定电流倍数时，保护装置发出报警或停止信号 |
三相电流不平衡保护 | 当流过被保护的三相电流根据最小线电流和最大线电流的比值达到或超过整定值时发出警报或断开控制保护点 |
断相保护 | 当三相电流中任意一相没有电流比值大于不平衡角度值时定义为断相故障动作跳闸或报警 |
过压保护 | 保护装置监测三相电压值，如有电动机最大线电压高于整定门限达到时间给予保护动作跳闸或报警动作 |
欠压保护 | 保护装置监测三相电压值，如有电动机最小电压高于整定门限达到时间给予保护动作跳闸或报警动作 |
漏电（接地）保护 | 通过外接零序电流互感器测量，当被保护的电动机相线对保护导体（PE）或中性保护导体（PEN）短路电流大小来是否启动漏电故障保护功能，当大于设定漏电值时保护装置发出动作或报警动作 |
晃电保护 | 本保护装置连续监测电动机的供电电压，当系统电压瞬间跌落后又恢复时，电动机可以重新启动 |
启动超时保护 | 控制保护装置可监测启动延时时间，当启动时间延时结束后三相电流还大于额定电流设定值1.2倍时则为启动超时保护动作跳闸 |
逆序保护 | 当保护装置监测到三相电压相序不正确，停止不能启动电动机 |
外部故障保护 | 当保护装置査测到外部开关量输入信号于装置预设的开关量输入状态不一致时，装置不能启动 |
