GY08电动机保护器

GY08系列无功耗无源电动机保护器（下简称“保护器”）适用于交流50Hz，电压20V至380V的供电电路中与交流接触器等开关电器组成保护的控制电路。

二、技术参数

断相保护：当电动机的三相电源中任意一相缺相或电动机内部断相时，保护器在1秒内动作，LED相灯熄灭。
三相不平衡保护：当电动机的三相电源中任意两相工作电流相差超过50%时，保护器在1秒内动作。
过载保护：当电动机的工作电流大于设定值的1.2倍时，保护器在80-10秒内（反时限特性）动作，LED灯点亮。
堵转保护：当电动机的工作电流大于额定值的5倍时，保护器在2秒钟内动作。
输出接口复位方式：控制回路断电复位（60±10%）秒
输出接口负载能力：AC380V/1A、COS ∅=0.3-04
不能间断工作制，适用于三相电动机：AC24V-380V/50Hz，最小取样电流≥3A（〈3A时需匝数放大电流）

三、型号规格

四、外形尺寸与应用电路

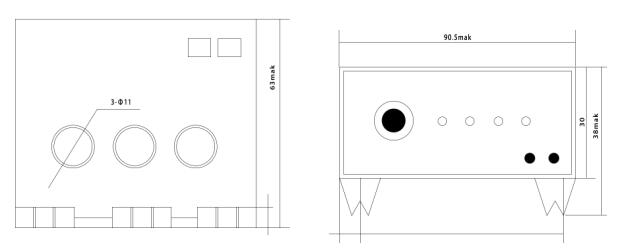

                                                  图1

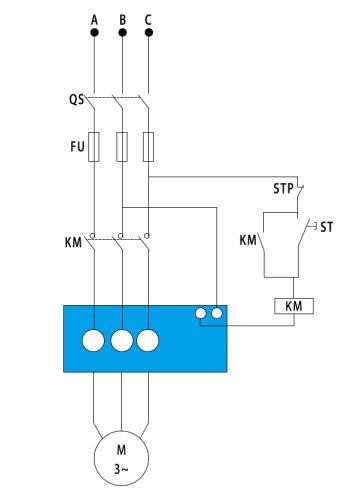

                     图2：QS电源开关   FU熔断器    ST启动按钮
                           STP停止按钮    KM交流接触器

五、使用说明及注意事项
1、按图2将交流接触器到电动机的三相电源线分别穿过保护器的三只穿线孔，并将保护器接线端串联接入交流接触器的二次回路中，不能用于控制直流接触器。
2、先将保护器的电流调节旋钮顺时针旋到底，检查接线无误后，启动电动机，使之处于正常运行状态，同时保护器三盏绿色LED灯亮，过载红色指示灯不亮，然后将电流调节旋钮缓慢地逆时针转动方向转动至过载指示灯亮，此时保护器处于过载保护的临界状态，再缓慢地顺时针退回至过载指示灯熄灭的位置。
3、因保护器的输出接口是无触点的固态式交流电子开关，检验开关的通断特性时不能用万用表的电阻档测量。
4、如果保护器使用于自动控制电路，保护器动作后要重新启动时，须切断控制回路使保护器的输出接口断电复位，否则将拒绝起动。
5、保护器重新启动两次之间间隔时间应大于复位时间，否则可能导致保护器不能正常工作。
6、用户应根据需要保护电动机的额定工作电流选择相对应的电动机保护器。在特殊情况下，大规格保护器可用于小功率电动机的保护，需电源线匝数放大电流，小规格保护器可通过安装于电流互感器二次线的方法，应用于大功率电动机的保护。
